Thông số kỹ thuật BOB Mach3 USB
Bộ điều khiển BOB Mach3 USB BL-USBMach cho phép bạn sử dụng máy tính cài hệ điều hành Windows sử dụng làm Bộ điều khiển máy CNC. Bộ điều khiển thay thế bộ điều khiển cho máy cũ sử dụng cổng LPT.
- Tần số phát xung bước tối đa: 100KHz
- Kết nối máy tính qua giao tiếp USB
- Số cổng tín hiệu đầu vào Input: 5 cổng, được cách ly quang. Có thể kết nối với Estop, đầu dò, công tắc hành trình, Set Zero Z……
- Số cổng tín hiệu đầu ra: 4 cổng (có thể điều khiển bốn rơle để điều khiển khởi động trục chính, quay thuận và quay ngược, máy bơm và thiết bị khác)
- Hỗ trợ tay quay điện tử: Có
- Cách ly quang học giữa điều khiển bên USB và đầu vào bên ngoài: Có
- Điện áp bên ngoài: 12V/24V
- Đầu ra điều khiển trục chính: cổng đầu ra 0-10Vvới đầu ra hướng trục chính (FWD)
- Đèn LED trạng thái nguồn: 1 đèn LED trạng thái (cho biết trạng thái nguồn của bo mạch điều khiển)
- Kích thước: 9x6cm / 3,54×2,36in
- Hỗ trợ chạy trên hệ điều hành:
- Windows XP
- Windows 7 64bit /32Bit
- Windows 10
- Chú ý: tín hiệu đầu vào và điều khiển trục chính chỉ hoạt động khi nối với nguồn ngoài 12-24V
Cài đặt bộ điều khiển BOB Mach3 USB
- Bước 1: Cài đặt phần mềm Mach3. Nếu bạn đã cài đặt có thể bỏ qua bước này. Phần mềm Mach3 có thể download tại trang chủ Mach3
- Bước 2: Download Plugin BL-UsbMach-V22.dll và copy vào thư mục Plugin Mach3, thông thường thư mục này là: “C:\Mach3\PlugIns”
- Bước 3: Kết nối bộ điều khiển với máy tính qua cáp USB, máy tính sẽ tự động nhận thiết bị USB
- Bước 4: Mở phần mềm Mach3 và chọn “Bl-USBMach-V2.2” và tích vào nút “Don’t ask me again”.
- Bước 5: Có thể download mẫu file cấu hình Mach3 Config, sau đó lưu vào vào thư mục C:\Mach3\

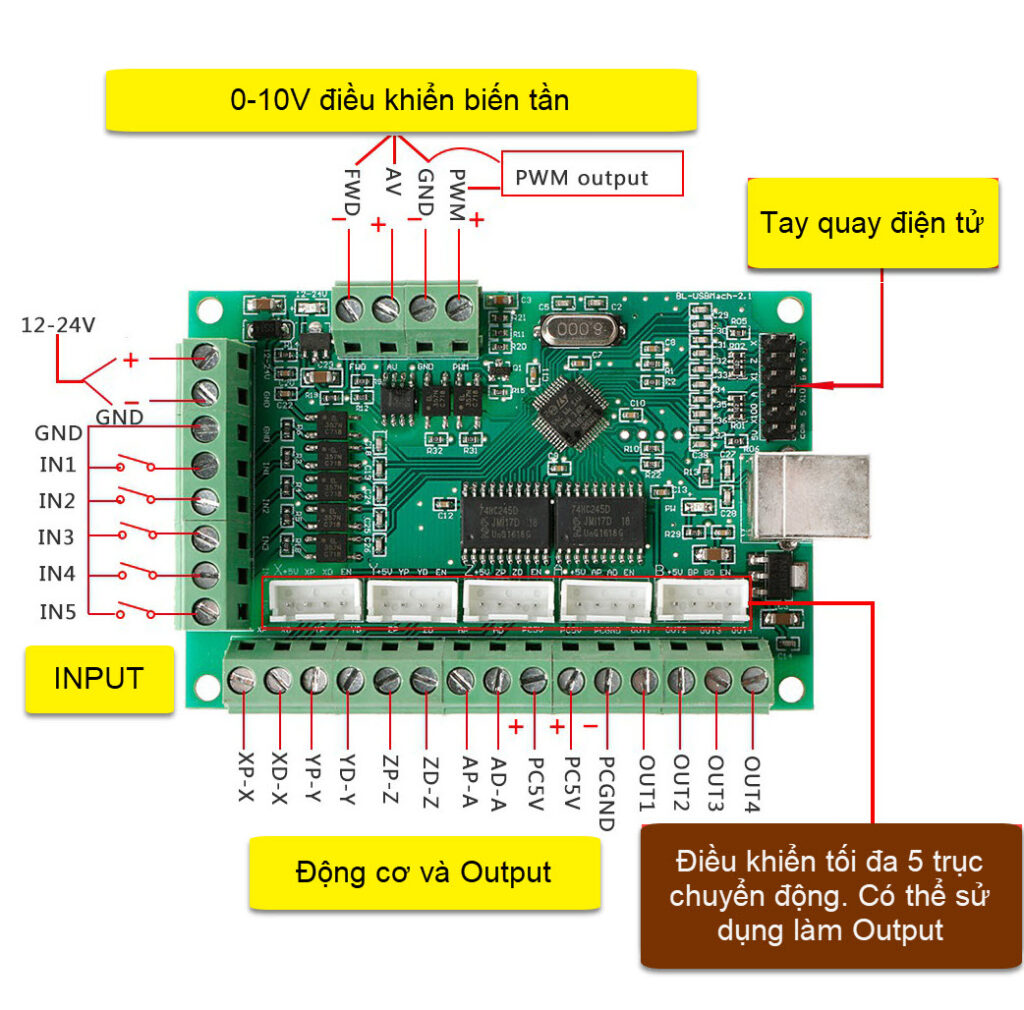

Sơ đồ kết nối bộ điều khiển BOB Mach3 USB
