Mô tả

Thông số kĩ thuật bộ phát xung XC602 MS-SPC

• Số trục: điều khiển 1 trục, chương trình có thể kết hợp giữa điều khiển vị trí hoặc điều khiển logic
• Bộ phát xung XC602  có thể lập trình được
• Tần số tối đa: 40KHz
• Độ phân giải tần số: 1KHz
• Số lượng dòng trong chương trình: 99 dòng
• Đầu vào: 6 (cách ly quang)
• Đầu ra: 3 (cách ly quang)
• Khoảng dịch chuyển: -7999999 ~ 7999999
• Trạng thái làm việc: trạng thái tự động (Auto-run), trạng thái vận hành thủ công (manual), lập trình (program edit), và cài đặt tham số (parameter)
• Đường cong tốc độ: 2 (tối ưu hóa)

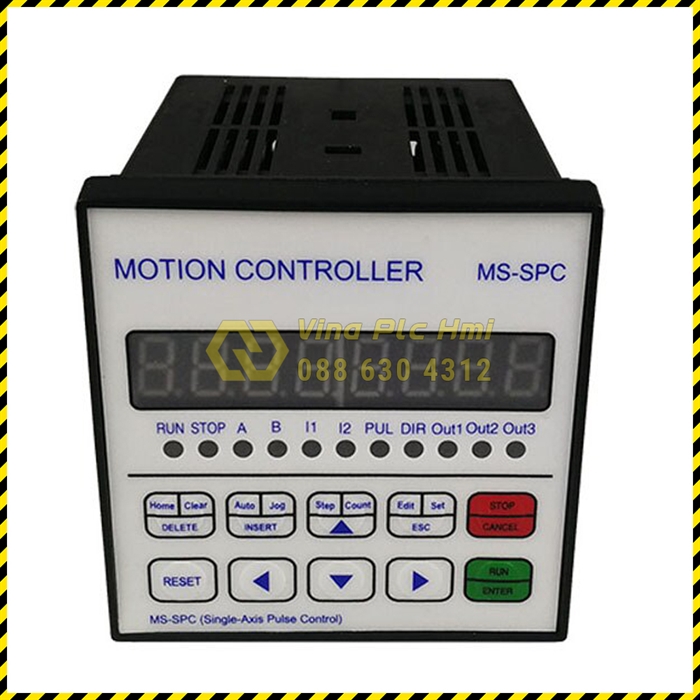

• Hiển thị chữ số: 8 số hiện thị trên màn hình, hiển thị trạng thái thủ công / tự động, hiển thị trạng thái chạy/dừng, số bước/đếm/ chức năng hiển thị (procedures), chỉnh sửa chương trình, hiển thị thông số, hiển thị trạng thái đầu vào / đầu ra, hiển thị xung và hướng
• Chức năng chạy tự động: Bạn có thể chỉnh sửa, có thể kiểm soát chạy và dừng hoạt động. tự động thông qua các nút bảng điều khiển và thêm các công tắc được kết nối với mặt sau của thiết bị đầu cuối
• Chức năng vận hành thủ công: điều chỉnh vị trí (tốc độ chạy thủ công và chạy số bước có thể được đặt)
• Chức năng cài đặt tham số: Tần số chạy, gia tốc tăng tốc và giảm tốc, Quãng đường chạy thủ công, tốc độ thủ công, tốc độ trở về 0
• Chức năng chỉnh sửa chương trình: Bạn có thể chèn, xóa, sửa đổi chương trình. Bộ điều khiển có thể xác định lỗi
• Tính năng Trở về 0(Zero): Nó có thể tự động trở về 0 từ các chiều âm hoặc dương
• Số lượng hướng dẫn lập trình: 14
• Các chức năng vận hành bên ngoài: hoạt động ngắt thông qua cài đặt tham số và thêm các công tắc được kết nối với đầu cuối A và B
• Điện áp làm việc bộ phát xung XC602 : AC90 – 260V

Tài liệu hướng dẫn sử dụng bộ phát xung XC602

Hướng dẫn sử dụng bộ phát xung XC602 MS-SPC

1 file(s) 1.85 MB

Download
