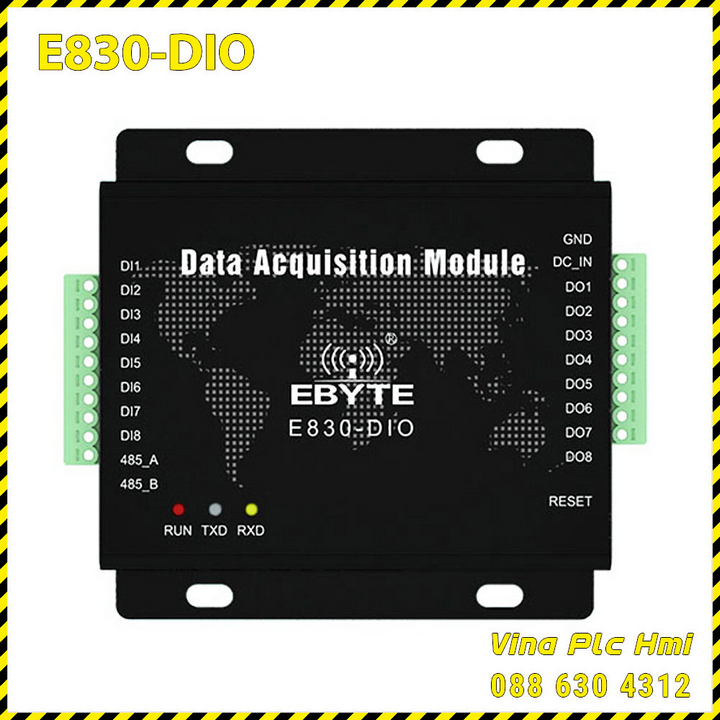

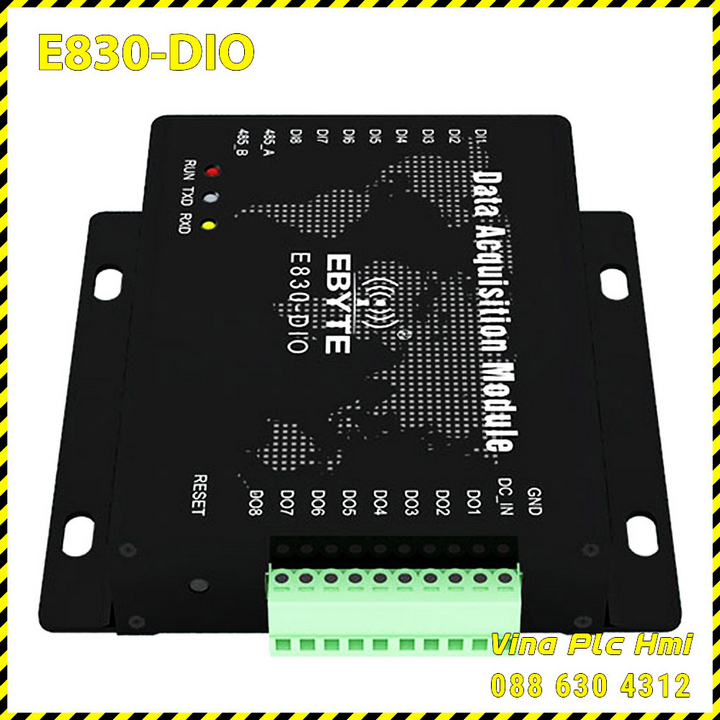

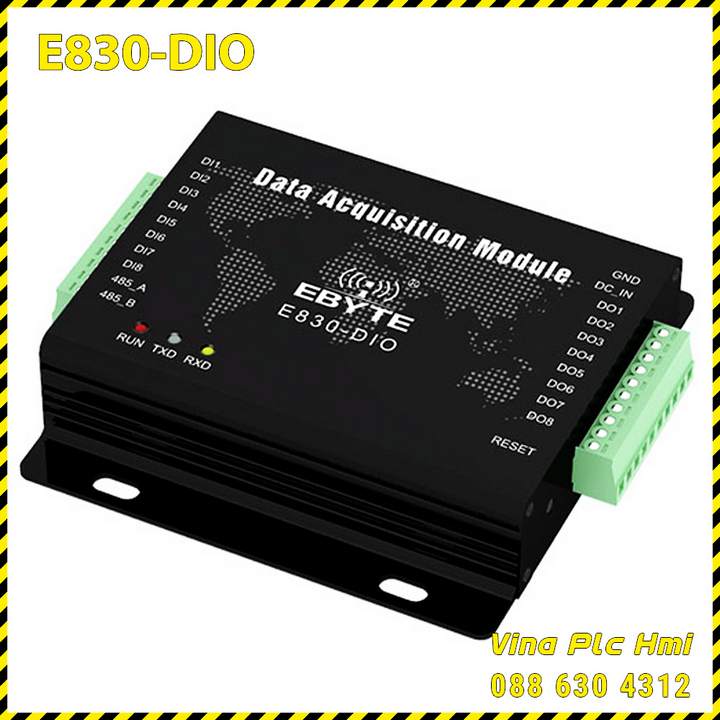

Bộ thu thập dữ liệu E830-DIO(485-8A)
750,000 ₫
E830-DIO (485-8A) là mô-đun thu thập dữ liệu với 8 đầu vào được cách ly kỹ thuật số và 8 đầu ra cách ly kỹ thuật số
- Mã sản phẩm: E830-DIO
- Hãng sản xuất: Ebyte
- Số đầu vào: 8
- Số đầu ra: 8 (NPN)
- Nguồn cấp: 8 ~ 28VDC
- Cường độ dòng điện hoạt động: 16mA@24V
- Giao tiếp RS485, chuẩn thức Modbus RTU
- Địa chỉ trạm: 0-248, mặc định là 1
- Tốc độ truyền: mặc định 9600 kps( có thể cấu hình 1200~115200)
- Nhiệt độ hoạt động: -40℃~+65
- Kích thước : 84*82*25mm
- Khối lượng : 132±5g
- Mô tả
- Mua hàng và thanh toán
- Tài liệu hướng dẫn
Mô tả
Kích thước bộ thu thập dữ liệu E830-DIO-485
Các chân của bộ thu thập dữ liệu E830-DIO-485
Pin No. | Pin Item | Function | Description |
1 | GND | Chân đất | Ground |
2 | DC_IN | Chân nguồn | Kết nối nguồn:DC8-28V,Khuyến khích nguồn: 12V,24V |
3 | DO1 | Chân Out 1 | Đầu ra transitor NPN |
4 | DO2 | Chân Out 2 | Đầu ra transitor NPN |
5 | DO3 | Chân Out 3 | Đầu ra transitor NPN |
6 | DO4 | Chân Out 4 | Đầu ra transitor NPN |
7 | DO5 | Chân Out 5 | Đầu ra transitor NPN |
8 | DO6 | Chân Out 6 | Đầu ra transitor NPN |
9 | DO7 | Chân Out 7 | Đầu ra transitor NPN |
10 | DO8 | Chân Out 8 | Đầu ra transitor NPN |
11 | 485_B | RS-485 chân B | |
12 | 485_A | RS-485 chân A | |
13 | DI8 | Đầu vào 8 | Đầu vào cách ly |
14 | DI7 | Đầu vào 7 | Đầu vào cách ly |
15 | DI6 | Đầu vào 6 | Đầu vào cách ly |
16 | DI5 | Đầu vào 5 | Đầu vào cách ly |
17 | DI4 | Đầu vào 4 | Đầu vào cách ly |
18 | DI3 | Đầu vào 3 | Đầu vào cách ly |
19 | DI2 | Đầu vào 2 | Đầu vào cách ly |
20 | DI1 | Đầu vào 1 | Đầu vào cách ly |
