Kích thước bộ thu thập dữ liệu E830-DIO(ETH-2A)

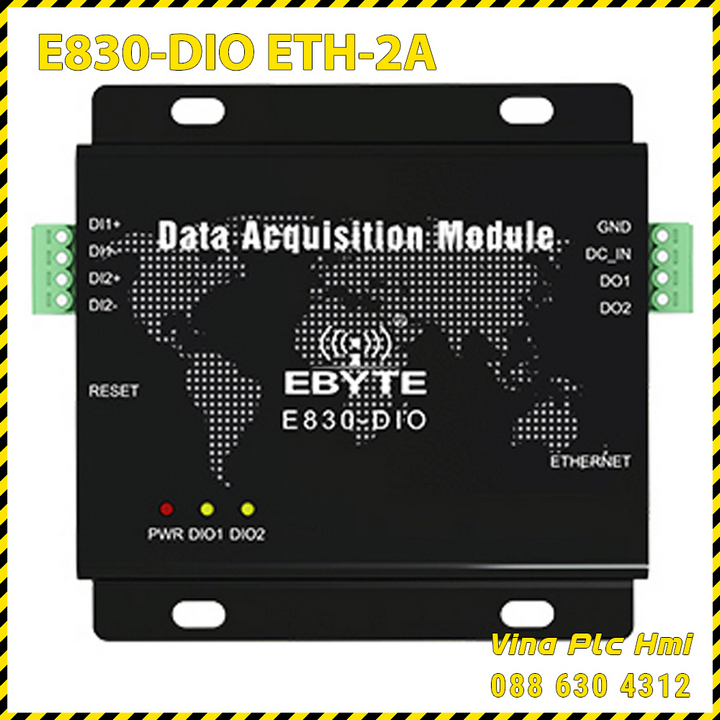

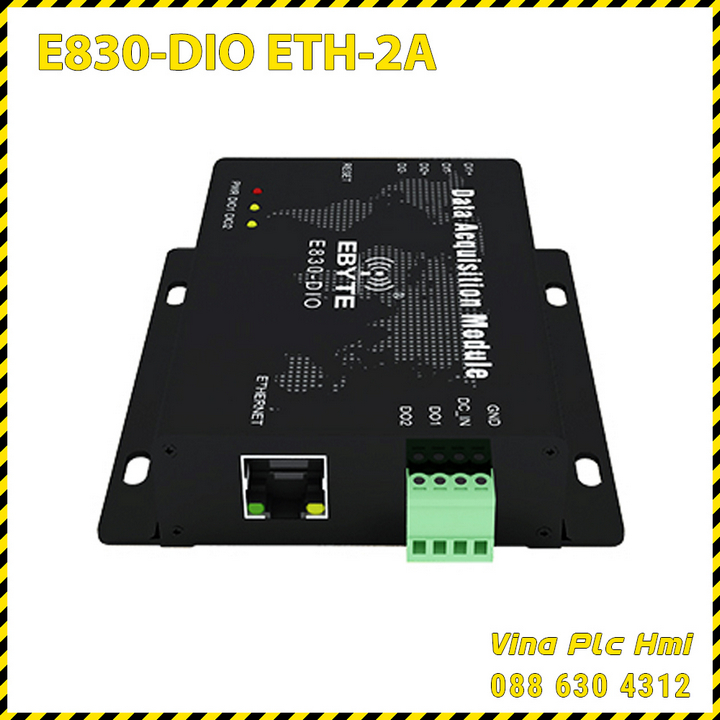

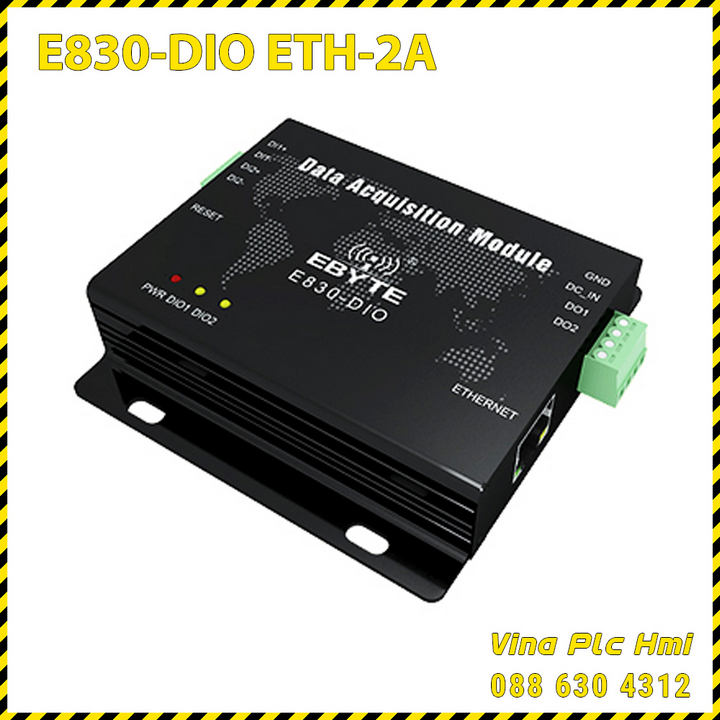

Các chân của bộ thu thập dữ liệu E830-DIO(ETH-2A)
| Pin No. | Pin Item | Function | Description |
| 1 | GND | Chân đất | Ground |
| 2 | DC_IN | Chân nguồn | Kết nối nguồn：DC8-28V，Khuyến khích nguồn: 12V，24V |
| 3 | DO1 | Đầu ra kênh 1 | Đầu ra transistor NPN |
| 4 | DO12 | Đầu ra kênh 2 | Đầu ra transistor NPN |
| 5 | ETHERNET | Kết nối RJ45 | |
| 6 | DIO2 | digital input/output channel 2 | Đèn xanh biển tín hiệu vào, xanh cây tín hiệu ra, xanh nhạt cả hai |
| 7 | DIO1 | digital input/output channel 1 | Đèn xanh biển tín hiệu vào, xanh cây tín hiệu ra, xanh nhạt cả hai |
| 8 | PWR | Đèn nguồn | Màu đỏ hoạt động bình thường |
| 9 | DI2- | Đầu vào – kênh 2 | Đầu vào cách ly |
| 10 | DI2+ | Đầu vào + kênh 2 | Đầu vào cách ly |
| 11 | DI1- | Đầu vào – kênh 1 | Đầu vào cách ly |
| 12 | DI1+ | Đầu vào + kênh 1 | Đầu vào cách ly |
