Trong bài viết này, chúng ta sẽ tìm hiểu cơ bản về phần mềm OP20 Edit Tool, phần mềm để lập trình màn hình HMI họ OP của hãng Xinje, trong bài viết này sẽ sử dụng màn hình HMI OP320A để làm ví dụ.

Download phần mềm

Trước tiên chúng ta cần có phần mềm OP20 Edit Tool, bạn có thể download phần mềm tại đây:

Phần mềm OP20 Edit Tool V6.5

1 file(s) 4.77 MB

Download

Các bước sử dụng phần mềm

Bước 1: Tạo Project

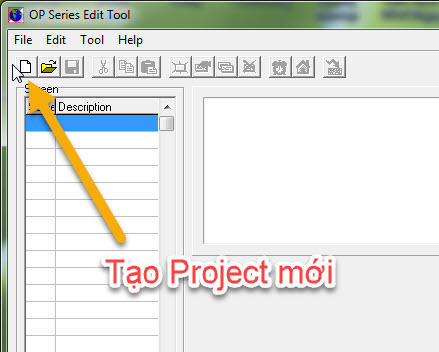

Sau khi cài đặt phần mềm, chúng ta nhấp vào biểu tượng OP20 Edit Tool ở ngoài destop, sau đó nhấn nút New Project để tạo một Project mới

Bước 2: Chọn loại màn hình HMI, ở đây chọn OP320A

Bước 3: Chọn loại PLC kết nối với HMI, ở đây chọn PLC Mitsubishi

ở tham số Setting trong mục Select PLC có thể chỉnh các thông số kết nối PLC như Baud rate, Data bits, Stop bits, Parity

Bước 4: Thiết kế màn hình

Thanh công cụ bên phải là các nút thiết kế màn hình. Dưới đây là chức năng của các công cụ:

: viết chữ với font mặc định hệ thống

: Viết chữ theo font chọn

: Chữ động theo font hệ thống, chữ sẽ thay đổi tùy vào giá trị của thanh ghi

: Chữ động theo font chọn, chữ sẽ thay đổi tùy vào giá trị của thanh ghi

: Đèn báo

: Nhập ảnh bitmap, ảnh cần chuyển về chế độ đen trắng để nhập

: Đặt giá trị thanh ghi D, T, C16, C32

: Thanh Bar, hiển thị giá trị thanh ghi theo mức

: Phím chức năng, các nút trên màn hình HMI, có thể dùng để chuyển màn hình, đặt giá trị của coils, đặt giá trị thanh ghi

: Vẽ biểu đồ theo giá trị thanh ghi

Ví dụ đơn giản thiết kế trên HMI OP320A

Bước 5: Download từ máy tính HMI

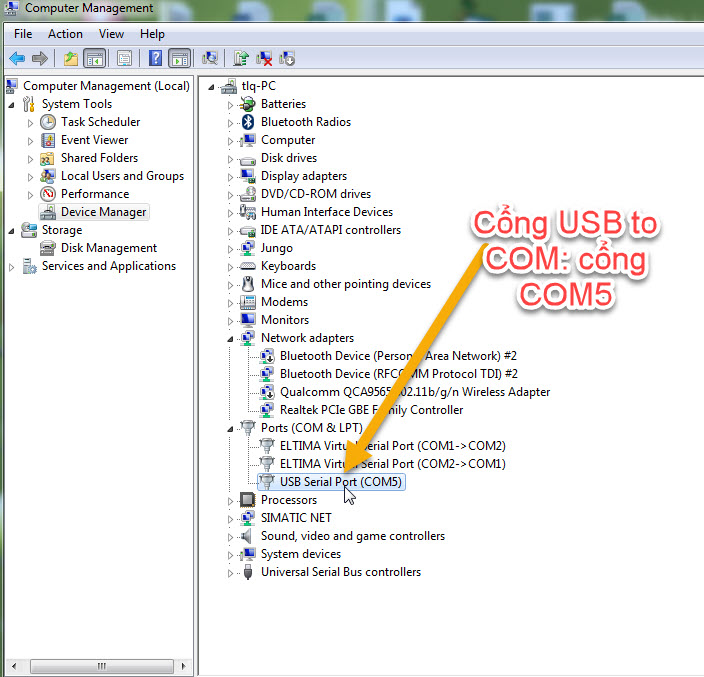

Trước tiên cần xem cổng COM ảo trên máy tính đang nhận là cổng COM nào

Sau đó vào phần Comm Port để chọn cổng COM

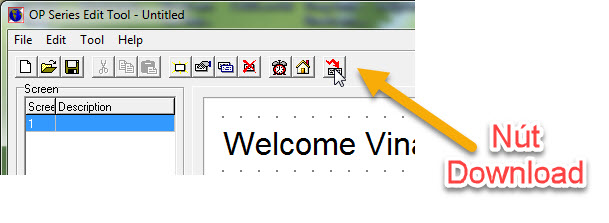

Sau đó nhấn nút Download để download vào HMI
